插件功能

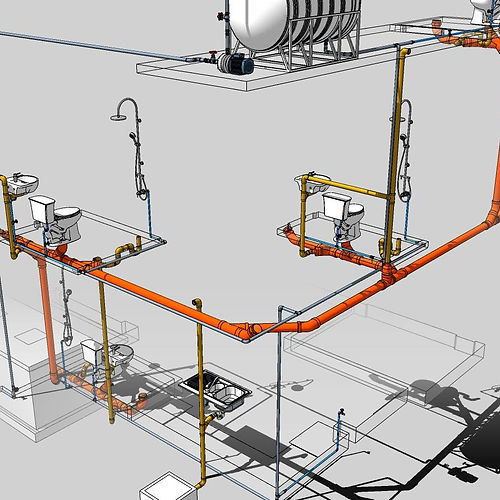

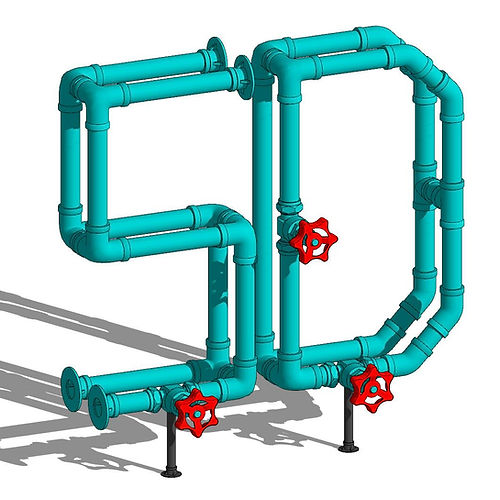

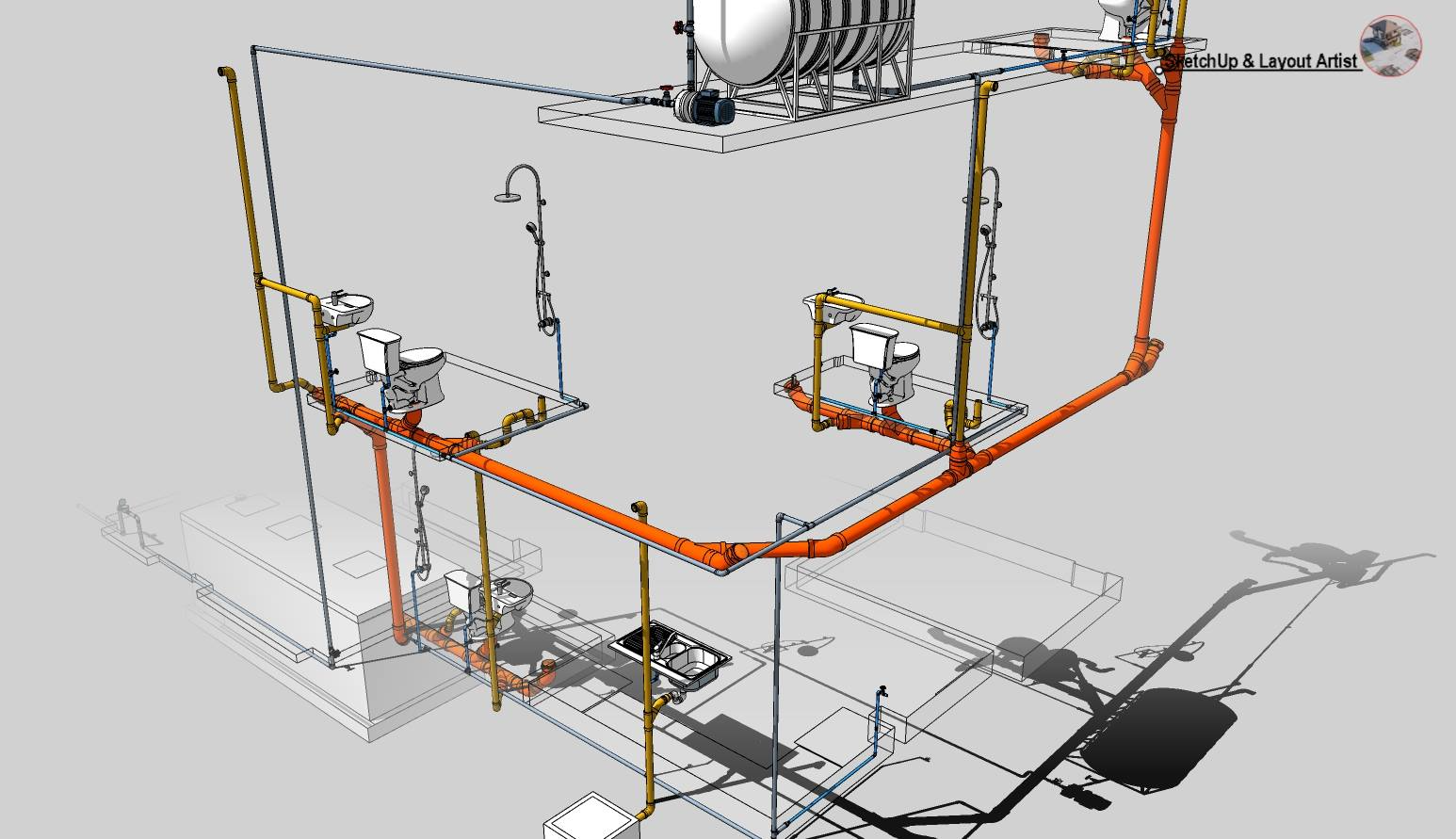

该插件从选定组/组件中的边创建管道,并将管件添加到顶点。
使用方法
“创建管道分支(Build Pipes Branch)”:所选组/组件的所有内边缘将变为管道,可以在输入框中选择选项(集合、大小、结束配件类型和继续配件…)。
“分支修改器(Branches modifier)”:用于编辑配件的工具。用户可以旋转、手动更换配件、添加/更换缩径衬套、重新绘制支管……还可以为任何支管命名和添加颜色。
“2D/3D”:在2D/3D视图中显示分支的快速切换,基于打开/关闭层”8\u mep\u piping2D”和”8\u mep\u piping3D”。

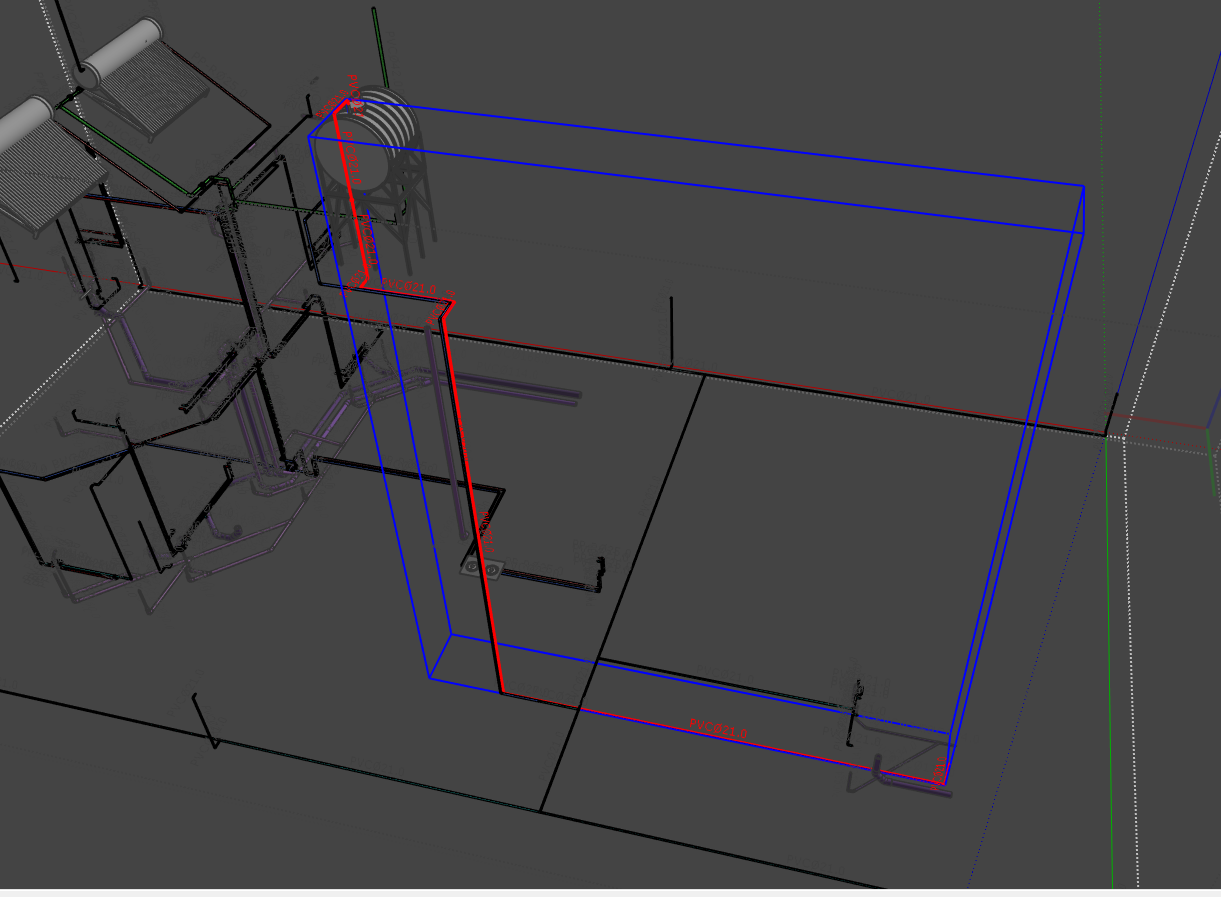

双击(编辑组/组件)到分支将允许用户编辑源边和顶点。当用户完成组/组件编辑时,分支将更新为其”设置”。 可以使用VBO_明细表插件中的预设”PIPING”创建管道和管件的BOM表(BOM表)。 PS:这个版本只附带了一组金属管。如果你需要更多功能,请购买专业版。
系统要求:Windows OS 10及以上版本或Mac BigSur 适用版本:SketchUp 2019-2024
